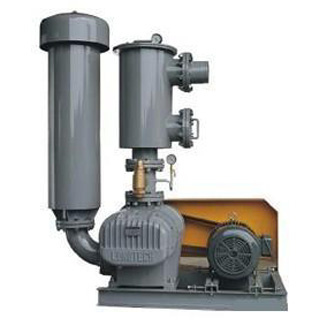

羅茨鼓風機的結構主要是由一對腰形漸開線轉子，羅茨鼓風機同步齒輪、機殼、軸承、密封等部件組成。　　

轉子是羅茨鼓風機的主要部件，它由葉輪和軸組成，轉子葉輪制成空心，葉輪的線型(指嚙合部位)一般均制成漸開線。葉輪沿軸向又可分為直線形和螺旋形。葉輪的葉數一般為兩葉，兩葉的轉子均為直葉，三葉轉子有直葉或螺旋葉兩種。機殼內葉輪的葉數均制成相等，且形狀相同。其風機均為兩葉漸開線直線形風葉，此種風葉被廣泛采用的原因在于，與其他類型的風葉比較，當葉輪的長度、外徑以及轉速相同時，其排出風量大，且容積效率高。

三葉或多葉螺旋形葉輪亦有其優點，如進出氣流均勻，噪音及脈動小，但由于型面沿長度方向旋轉，故機械加工復雜，價格高，未被廣泛采用。葉輪的材質可采用鑄鐵、鑄鋼、鋁、銅及不銹鋼等。材料的選用根據輸送的介質不同而改變，廣泛采川的羅茨鼓風機葉輪材質為鑄鐵，一般葉輪均需經消除應力處理。　　

主、從動軸一般采用朽號鋼制造，主、從動軸兩端一般采用滾動軸承支承，并以一端軸承作為軸向定位的支承點，一端(定位端)采用單列(或雙列)向心球面滾子軸承，另一端(非定位端)采用一單列向心短圃柱滾子軸承。這樣，當鼓風機運行時，由于出口壓力高，機體溫度高，而使軸和葉輪在受熱膨脹時，可以沿著軸向一端軸承作軸向自由伸縮，以保持主從動軸運轉時的直線性。一般靠聯軸器端為定位端，另端則可以軸向游動。　　
